GRUNDIG SATELLIT 700 FM repair

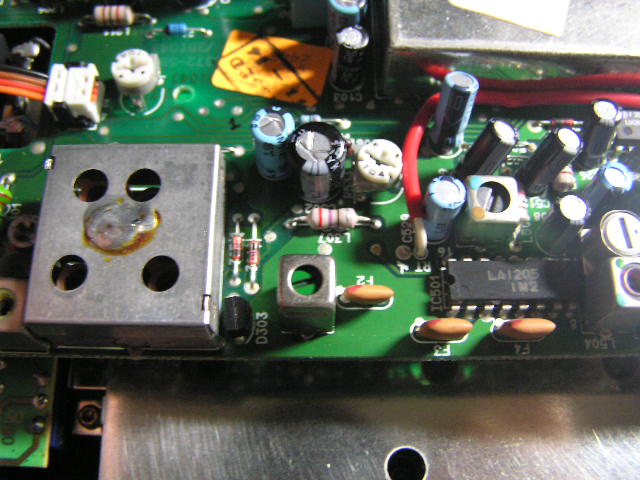

어느순간 FM이 수신되지 않는군요 제가 가진 기술에 비해 증상이 너무나 막연해서 구글링을 좀 해봤더니 아래 사진의 F1이 끊어진걸 발견했다는 외국사이트가 검색되었습니다 그래서 잽싸게 테스트해보니 정말 끊어져 있더군요 퇴근길에 부품집을 여러군데 다닌 결과 녹색의 10.7Mhz를 발견했습니다 아니..판매하는 가게주인도 스펙을 몰라서 그냥 여러개를 무작위로 사와서 교환해보고 알았습니다 물론 스윕펑션 제너레이터랑 스코프를 이용하면 대략 스펙을 알수있지만 귀차니즘때문에 ㅋㅋ 암튼 지금은 잘 동작합니다 서비스 메뉴얼대로 감도를 조정해야하는데 손의 감각과 귀로만 대충 돌려서 조정해서 사용중입니다
